A500 8MB ide2

Detailní popis produktu

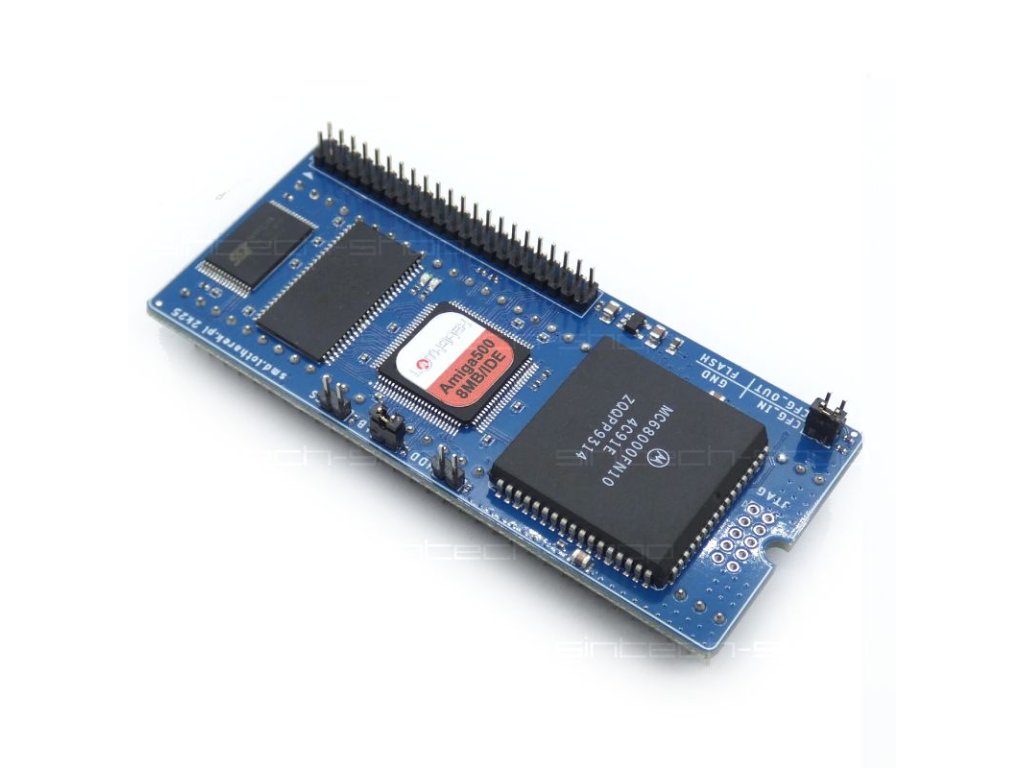

Velmi kompaktní 8 MB FastRAM a BSC-AT-Bus IDE řadič pro Amigu 500.
Podle návrhu Olega Mišina: https://github.com/OlegMishin/A500_8MB_ide2
Více informací, manuály a soubory ke stažení naleznete na výše uvedeném linku.
Z úcty k autorovi nebylo výrobcem hardware (Lotharek) jméno změněno.

Vybrané specifikace: (tučně jsou uvedeny změny, provedené v původním návrhu Lotharekem):

• Bootovací IDE, pro autoboot není třeba mít v Kickstart ROM upravené scsi.device
• Podporuje Kickstart od verze 1.3 výše
• Schopnost zavádět WB 1.3 a vyšší z HDD. 8 MB RAM detekováno i ve WB 1.3
• Procesor Motorola je na desce přítomen v smd (PLCC)
• Použito jiné CPLD - 95144XL, proto přepracován firmware
• IDE konektor otočen o 180 stupňů - pokud je připojen ide2sd adaptér, SD karta bude nahoře
• Hybridní smd/tht spodní zásuvka - na toto řešení je Lotharek opravdu hrdý
• Flash ROM obsahuje BSC Oktopussy ROM a může být přeflashován přímo v Amize

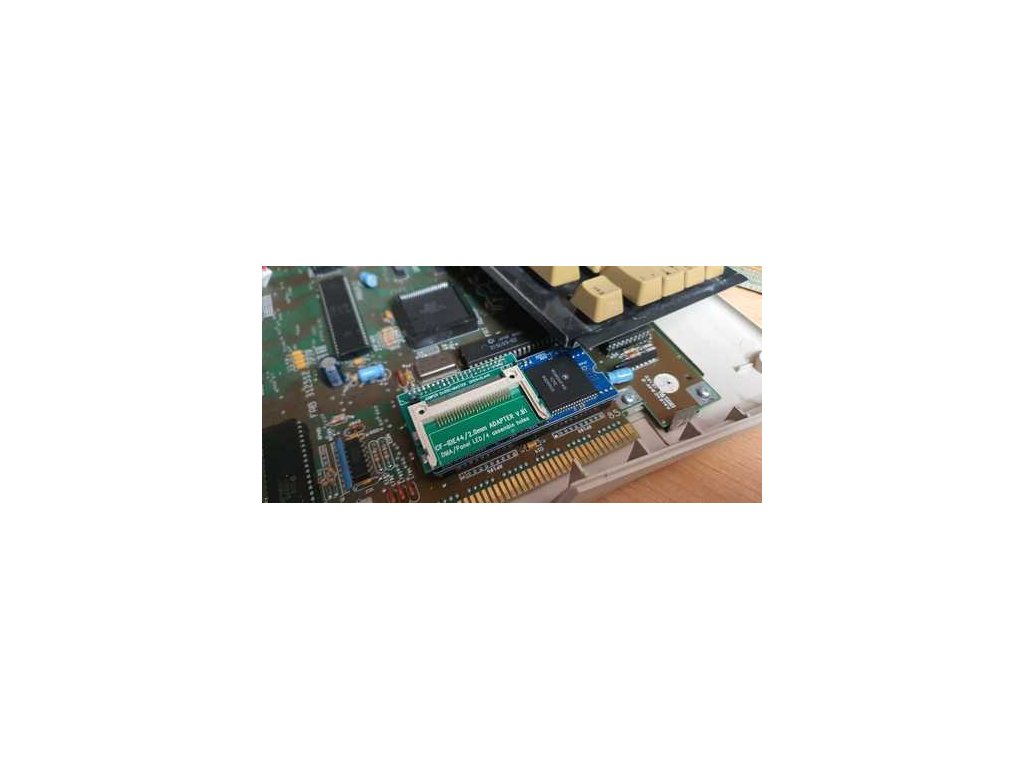

• Funguje s A500/A500+
• Nefunguje s CDTV kvůli DMAC na desce (se současným firmware)
• 4vrstvé PCB, deska HID (zařízení s vysokou integrací; Lotharek si dal záležet, aby CPU vměstnal na stejnou desku jako původní návrh)
• přepracováno / vyrobeno v Polsku u smd.lotharek.pl
